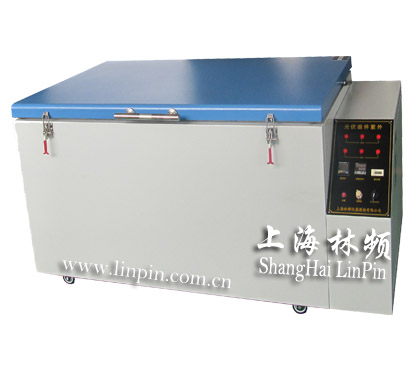

产品用途( Photovoltaic components ultraviolet aging chamber ) |
| |
光伏组件紫外试验箱主要规定了光伏组件暴露于紫外幅照环境时，考核其抗紫外幅照能力的试验，本试验适用于评估储存聚合材料和保护层等材料的抗紫外幅照性能. |
|
箱体结构特点 |
| |
光伏组件紫外试验箱采用国内首创新外型设计，使设备外观整体美观大方；
内室材料使用拉丝SUS304B板，具有耐酸、耐腐蚀易清洗特点；
样品架可根据需要调节上下的位置；
根据历史经验专业设计实验设备以来，具有合理的风道循环系统，使得箱体内
温湿度达到最高均匀性；
试件与灯表面平行面距离：最中达到样品测试波长要求 (试件台高度可调) |
|
控制器 |
| |
光伏组件紫外试验箱采用中外合资企业UVA-340荧光紫外灯为光源，应用荷兰技术精心设计UVA-340荧光紫外灯为光源，通过模拟自然阳光中的紫外辐射，对材料进行加速耐候性试验，以获得材料耐候性的结果。 可对温度进行自动监控；配置照度计，可通过电压稳压器给灯管在进行调压对光辐照度进行控制，使辐照度稳定在指定照度上，同时对试验时间进行控制。 |
|
符合标准 |
| |
本试验箱可满足：光伏（PV）组件紫外试验GB/T19394—2003/IEC61345：998和GB/T2423.24-9模拟地面上的太阳辐射试验方法。 |
|
规格与技术参数 |
|
型 号 |
TZN-X |
|
性
能
指
标 |
内部尺寸 |
80×100×30 (cm) |
|
辐照区域 |
100×50 (cm) |
|
组件温度 |
60℃ |
|
波动度 |
±2℃ |
|
解析度 |
0.1℃ |
|
灯心距离 |
70mm |
|
照 度 |
组件测试面产生均匀度为±15% |
|
控温方式 |
PID自整定控温方式 |
|
风 速 |
0.5~1. 0m/M |
|
波 长 |
280~320nm |
|
光 源 |
美国进口Q-PANLUVA和UVB |
|
控
制
系
统 |
温度系统控制方式 |
通过强制循环通风，平衡调温法（BTC）。该方法，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量，最终达到一种动态平衡 |
|
加热方式 |
采用优质镍铬丝加热器,材质好具有耐腐耐湿效果,同时速度反应大大超于加热管效率; |
|
控制器 |
原装进口富士数显温度控制器 |
|
循环系统 |
日本进口蜗牛式风机，特点噪音低，效力高；不锈钢多翼式离心风轮，单循环，设备自身产生臭氧时具有排气功能把臭氧排到室外 |
|
电源 |
AC220V 50HZ 总功率：约4KW |
|
附件 |
样品搁板1件、灯管6只、照度计1台 |
|
安全保护 |
安全可靠的接地保护装置；工作室超温保护；加热器短路、过载保护。 | |
